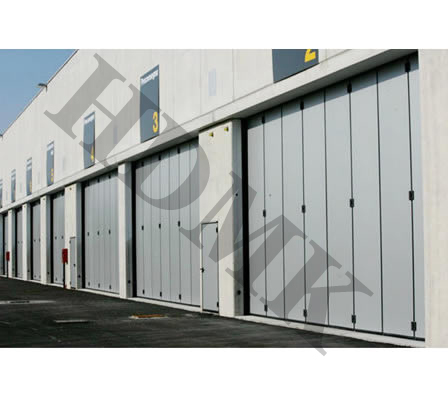

工業電動折疊門
1. 概述
折疊門主要由門框、門扇、傳動部件、轉臂部件、傳動桿、定向裝置等組成。該門型均可安裝于室內和室外。每樘門有四個門扇，邊門扇、中門扇各兩扇。邊門扇一邊的邊框與中門扇之間由鉸鏈連接，邊門扇另一邊門梃上下端分別裝有上下轉軸，轉軸與門洞兩邊門框上下轉軸座相連接，邊門梃將繞著一邊梃旋轉，同時帶動中門扇一起旋轉至90°，從而使門扇開啟和關閉，電動時，上轉軸端安裝轉臂部件、傳動部件，門框上部中間安裝傳動部件和開門機；中門扇上設有定向裝置。開門機運轉后帶動傳動部件每部的兩個齒輪旋轉，與其齒合的兩個齒條作直線運動，齒條的另一端與轉臂連接，轉臂作圓周運動，邊門框即繞著一邊梃旋轉，電動開啟門扇。兩中門扇的中密縫均裝有安全保護裝置，關閉時遇有障礙物即回到全開啟狀態，安全可靠。
門洞寬度為3000-4800，高度為3000-4800，共有26種規格，均有電動和手動兩種形式。
2. 門扇材料及制作
2.1門板采用聚氨酯或聚苯乙烯泡沫板為芯材的金屬夾芯板，外框選用冷軋槽鋼，表面噴塑處理或鋁合金擠壓型材，與夾芯板鉚接。
2.2外框四周由特制的角型連接件與外框用螺栓連接。
2.3門框材料為80×60×4焊接矩形鋼管。
